Die MST-Landtechnik bietet Reparaturen, Nachrüstungen, Instandsetzungen und Ersatz-/Verschleißteile für die gängigsten AS-Motor und Briggs & Stratton Geräte

Steuergerät für Frontlader 2xdw mit Schwimmstellung 60l/min inkl. Druckweiterführungsbuchse

Saturn
Art.Nr.: 8501574222
Steuergerät für Frontlader 2xdw mit Schwimmstellung 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader 2xdw mit Schwimmstellung 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader 2xdw mit Schwimmstellung 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader 2xdw mit Schwimmstellung 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader 2xdw mit Schwimmstellung 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader 2xdw mit Schwimmstellung 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader 2xdw mit Schwimmstellung 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader 2xdw mit Schwimmstellung 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader 2xdw mit Schwimmstellung 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader 2xdw mit Schwimmstellung 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader 2xdw mit Schwimmstellung 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader 2xdw mit Schwimmstellung 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader 2xdw mit Schwimmstellung 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader 2xdw mit Schwimmstellung 60l/min inkl. Druckweiterführungsbuchse
Lieferzeit: 1-5 Werktage
Artikel ist lieferbar
Steuergerät Funktion
Elektrotaster
Seilzuglänge
In den Warenkorb

Produktzubehör

Zu diesem Produkt ist folgendes Zubehör ebenfalls bei uns im Shop erhältlich

Artikelvideo

Video

Bitte klicken Sie hier, um das vorgesehene Video von YouTube zu laden. Dabei werden Daten (unter anderem Ihre IP-Adresse) an YouTube übermittelt — beachten Sie diesbezüglich unsere Datenschutzerklärung

  • Produktbeschreibung
Produktbeschreibung
Steuergerät für Frontlader 2xdw eine Sektion mit Schwimmstellung 60l/min inklusive Druckweiterführungsbuchse und 1,5m Bouwdenzüge sowie Kreusteuerhebel wahlweise mit Elektroschalter im Griff
  • Beschreibung:

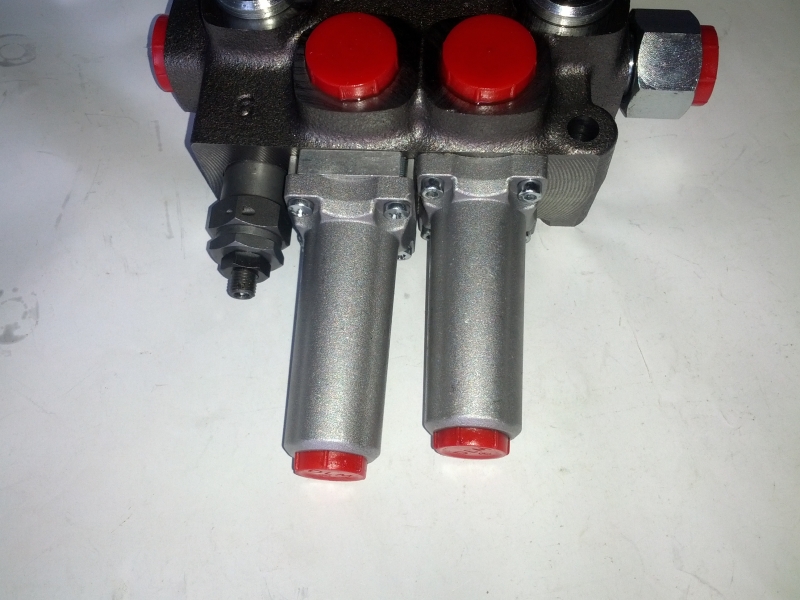

    • Steuerblock mit 2 Steuerschiebern:
    • http://www.mst-landtechnik.de/images/Saturn.jpg

      • Mit eingebautem Druckbegrenzungsventil und Rückschlagventil.
      • Die Druckweiterführungsbuchse gehört zum Lieferumfang dazu und wird von uns vormontiert.
      • Funktion der ersten und zweiten Sektion 1x dw (doppelwirkend) mit Federrückstellung
      • Eine Sektion zusätzlich mit Schwimmstellung
      • Gewinde 1/2" daher hohe Durchflussmenge von 60l/min (schnellere Funktionen)
      • Bei Dauerdruckeinsatz (John Deere) muss das Druckbegrenzungsventil auf maximalen Druck eingestellt werden.
      • geeignet für open center Hydraulic (offenes Hydrauliksystem).
      • geeignet für closed center Hydraulic (geschlossenes Hydrauliksystem, z.B. John Deere).
      • Mit diesem neuen Steuerventil haben sie durch die Fernbedienung über ein Seilzugsystem alle Frontladerfunktionen fest im Griff.
      • Das Steuerventil kann in jeder Einbaulage montiert werden (empfohlener Montageort: rechte oder linke Frontladerkonsole).
      • Dort fungiert es gleichzeitig als Trennstelle der hydraulischen Versorgung des Frontladers.
      • Dieses 4 Funktionen-Ventil in Monoblockbauweise besticht durch seine hervorragende innere Dichtigkeit bei hohen Durchflussmengen.





    • Bowdenzug Seillänge Länge wählbar:
      • Anschluss der Bouwdenzüge über Anschlussglocken und Bajonett-Steckverbindung am Steuerventil.
      • Anschluss am Kreuzsteuerhebel mittels Steckbolzen und Innenzugkugel



  • Der Kreuzsteuerhebel:
  • http://www.mst-landtechnik.de/images/nimco.jpg

    • Besitzt wahlweise 0,1, 2 oder 3 Elektrotaster im Handgriff vorne um ein oder mehrere 6/2 Wegeventil elektisch betätigen zu können.
    • Er kann griffgünstig rechts oder links neben dem Lenkrad angeordnet werden.
    • Die Ansteuerung wirkt über zwei geführte Kabelzüge auf das Steuerventil, welches an die rechte oder linke Frontladerkonsole montiert ist.
    • Ob sie den Frontlader heben, senken, das Gerät an- oder auskippen, dies funktioniert dann alles ohne umzugreifen.
    • Bild links zeigt ein Produktbeispiel, wenn möglich liefern wir den Griff mit eingebauten E-Tastern ( in Farbe Schwarz) und kleiner ISO Plakette oben auf dem Griff (Heben und Senken, Ein und Auskippen)

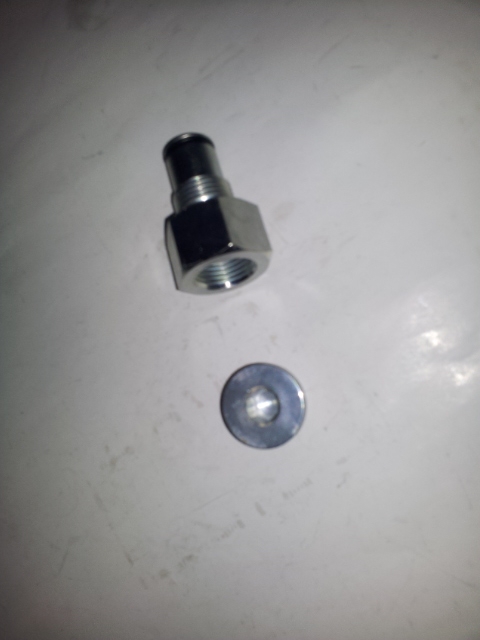

    • Die Druckweiterführungsbuchse und der Dauerdruckstößel:
      • Eine Druckweiterführung ist dann erforderlich, wenn Sie das Ventil in ein bestehendes Hydrauliksystem einbringen wollen.
        • Ein Beispiel:
        • Sie haben eine Heckhydraulik an Ihrem Schlepper und wollen das Ventil nun für die Frontladersteuerung einbauen.
        • Um zu Sicherzustellen das nach dem Einbau der Hydraulikdruck an der Heckhydraulik noch voll da ist, brauchen Sie die Buchse.
      • Der Dauerdruckstößel ist dann erforderlich, wenn Sie das Ventil in ein geschlossenes Hydrauliksystem einbringen wollen.
        • Ein Beispiel :
        • Sie haben einen John Deere Schlepper mit einem geschlossenen Hydrauliksystem, daher zu erkennen, dass 3 Schläuche von der Axialkolbenpumpe/Hydraulikpumpe weggehen.
        • Sie haben bereits eine Heckhydraulik an Ihrem Schlepper und wollen das Ventil nun für die Frontladersteuerung einbauen.
        • Um zu Sicherzustellen das nach dem Einbau der Hydraulikdruck an der Heckhydraulik noch voll da ist, brauchen Sie den Stößel.


  •  Was immer zu beachten ist:
    • Das Ventil muss auf einer planen Oberfläche montiert werden, nie direkt mit dem Hochdruckreiniger besprühen, vor der Lackierung die Kunststoffstopfen an allen Gewindebohrungen einbringen.
    • Je nach Schleppertyp fungiert das Getriebeöl gleichzeitig auch als Hydrauliköl, daher nach Installation und Entlüftung immer den Ölpegel kontrollieren.
    • Wir liefern das Ventil mit eingebauter Druckweiterführungsbuchse oder Dauerdruckstößel aus, das Druckbegrenzungsventil ist auf 150 bar voreingestellt.
    • So wird vermieden das das Hydrauliksystem bei Überlastung am Steuerventil (z.B. zu viel Last am Frontlader) Schaden nimmt.



  • Nach der Bestellung:
    • Bitte teilen Sie uns nach der Bestellung Ihr Schlepperfabrikat mit.


Lieferumfang:
  •     1 Stück 60 l/min Steuergerät Monoblock 1xdw und 1xdw mit Schwimmstellung
  •     2 Stück Bowdenzug 1,5m (oder andere Länge wählbar) mit Innenseil zur Ansteuerung
  •     2 Stück Anschlussglocken vormontiert am Steuergerät
  •     1 Stück Kreuzsteuerhebel mit wahlweise 0, 1, 2, E-Taster im Griff
  •     1 Stück Druckweiterführungsbuchse oder Dauerdruckstößel vormontiert am Steuergerät
