Die MST-Landtechnik bietet Reparaturen, Nachrüstungen, Instandsetzungen und Ersatz-/Verschleißteile für die gängigsten AS-Motor und Briggs & Stratton Geräte

Steuergerät für Frontlader Hydraulikventil 2xdw 60l/min inkl. Druckweiterführungsbuchse

Saturn
Art.Nr.: 850157420
Steuergerät für Frontlader Hydraulikventil 2xdw 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader Hydraulikventil 2xdw 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader Hydraulikventil 2xdw 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader Hydraulikventil 2xdw 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader Hydraulikventil 2xdw 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader Hydraulikventil 2xdw 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader Hydraulikventil 2xdw 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader Hydraulikventil 2xdw 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader Hydraulikventil 2xdw 60l/min inkl. Druckweiterführungsbuchse
Steuergerät für Frontlader Hydraulikventil 2xdw 60l/min inkl. Druckweiterführungsbuchse
Lieferzeit: 1-5 Werktage
Artikel ist lieferbar
Elektrotaster
Seilzuglänge
In den Warenkorb

Produktzubehör

Zu diesem Produkt ist folgendes Zubehör ebenfalls bei uns im Shop erhältlich

  • Produktbeschreibung
Produktbeschreibung
Steuergerät für Frontlader 2xdw 60l/min inklusive Druckweiterführungsbuchse und 1,5m Bouwdenzüge sowie Kreusteuerhebel mit Elektroschalter im Griff
  • Beschreibung:
    • Steuerblock mit 2 Steuerschiebern:
    • http://www.mst-landtechnik.de/images/Saturn.jpg

      • Mit eingebautem Druckbegrenzungsventil und Rückschlagventil.
      • Die Druckweiterführungsbuchse oder der Dauerdruckstößel gehört zum Lieferumfang dazu und wird von uns vormontiert.
      • Funktion der ersten und zweiten Sektion 1x dw (doppelwirkend) mit Federrückstellung.
      • Gewinde 1/2" daher hohe Durchflussmenge von 60l/min (schnellere Funktionen)

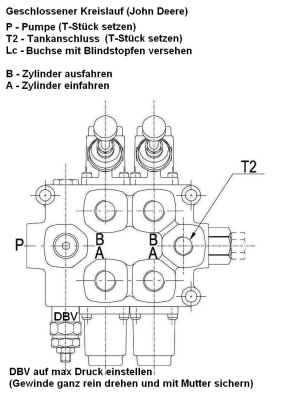

      • Bei Dauerdruckeinsatz (John Deere) muss das Druckbegrenzungsventil auf maximalen Druck eingestellt werden.
      • geeignet für open center Hydraulic (offenes Hydrauliksystem).
      • geeignet für closed center Hydraulic (geschlossenes Hydrauliksystem, z.B. John Deere).
      • Mit diesem neuen Steuerventil haben sie durch die Fernbedienung über ein Seilzugsystem alle Frontladerfunktionen fest im Griff.
      • Das Steuerventil kann in jeder Einbaulage montiert werden (empfohlener Montageort: rechte oder linke Frontladerkonsole).
      • Dort fungiert es gleichzeitig als Trennstelle der hydraulischen Versorgung des Frontladers.
      • Dieses 4 Funktionen-Ventil in Monoblockbauweise besticht durch seine hervorragende innere Dichtigkeit bei hohen Durchflussmengen.





    • Bouwdenzug Seillänge 1500mm:
      • Anschluss der Bouwdenzüge über Anschlussglocken und Bajonett-Steckverbindung am Steuerventil.
      • Anschluss am Kreuzsteuerhebel mittels Steckbolzen und Innenzugkugel



    • Der Kreuzsteuerhebel:
    • http://www.mst-landtechnik.de/images/nimco.jpg

      • Besitzt wahlweise 0,1, 2 oder 3 Elektrotaster im Handgriff vorne um ein oder mehrere 6/2 Wegeventil elektisch betätigen zu können.
      • Er kann griffgünstig rechts oder links neben dem Lenkrad angeordnet werden.
      • Die Ansteuerung wirkt über zwei geführte Kabelzüge auf das Steuerventil, welches an die rechte oder linke Frontladerkonsole montiert ist.
      • Ob sie den Frontlader heben, senken, das Gerät an- oder auskippen, dies funktioniert dann alles ohne umzugreifen.
      • Bild links zeigt ein Produktbeispiel, wenn möglich liefern wir den Griff mit eingebauten E-Tastern ( in Farbe Schwarz) und kleiner ISO Plakette oben auf dem Griff (Heben und Senken, Ein und Auskippen)

    • Die Druckweiterführungsbuchse und der Dauerdruckstößel:
      • Eine Druckweiterführung ist dann erforderlich, wenn Sie das Ventil in ein bestehendes Hydrauliksystem einbringen wollen.
        • Ein Beispiel:
        • Sie haben eine Heckhydraulik an Ihrem Schlepper und wollen das Ventil nun für die Frontladersteuerung einbauen.
        • Um zu Sicherzustellen das nach dem Einbau der Hydraulikdruck an der Heckhydraulik noch voll da ist, brauchen Sie die Buchse.
      • Der Dauerdruckstößel ist dann erforderlich, wenn Sie das Ventil in ein geschlossenes Hydrauliksystem einbringen wollen.
        • Ein Beispiel :
        • Sie haben einen John Deere Schlepper mit einem geschlossenen Hydrauliksystem, daher zu erkennen, dass 3 Schläuche von der Axialkolbenpumpe/Hydraulikpumpe weggehen.
        • Sie haben bereits eine Heckhydraulik an Ihrem Schlepper und wollen das Ventil nun für die Frontladersteuerung einbauen.
        • Um zu Sicherzustellen das nach dem Einbau der Hydraulikdruck an der Heckhydraulik noch voll da ist, brauchen Sie den Stößel.

  •  Was immer zu beachten ist:
    • Das Ventil muss auf einer planen Oberfläche montiert werden, nie direkt mit dem Hochdruckreiniger besprühen, vor der Lackierung die Kunststoffstopfen an allen Gewindebohrungen einbringen.
    • Je nach Schleppertyp fungiert das Getriebeöl gleichzeitig auch als Hydrauliköl, daher nach Installation und Entlüftung immer den Ölpegel kontrollieren.
    • Wir liefern das Ventil mit eingebauter Druckweiterführungsbuchse oder Dauerdruckstößel aus, das Druckbegrenzungsventil ist auf 150 bar voreingestellt.
    • So wird vermieden das das Hydrauliksystem bei Überlastung am Steuerventil (z.B. zu viel Last am Frontlader) Schaden nimmt.
  • Nach der Bestellung:
    • Bitte teilen Sie uns nach der Bestellung Ihr Schlepperfabrikat mit.


Lieferumfang:
  •     1 Stück 60 l/min Steuergerät Monoblock 2xdw
  •     2 Stück Bowdenzug 1,5m mit Innenseil zur Ansteuerung
  •     2 Stück Anschlussglocken vormontiert am Steuergerät
  •     1 Stück Kreuzsteuerhebel mit wahlweise 0, 1, 2, E-Taster im Griff
  •     1 Stück Druckweiterführungsbuchse oder Dauerdruckstößel vormontiert am Steuergerät
Diesen Artikel haben wir am 22. Juli 2016 um 14:57 in unseren Katalog aufgenommen.
