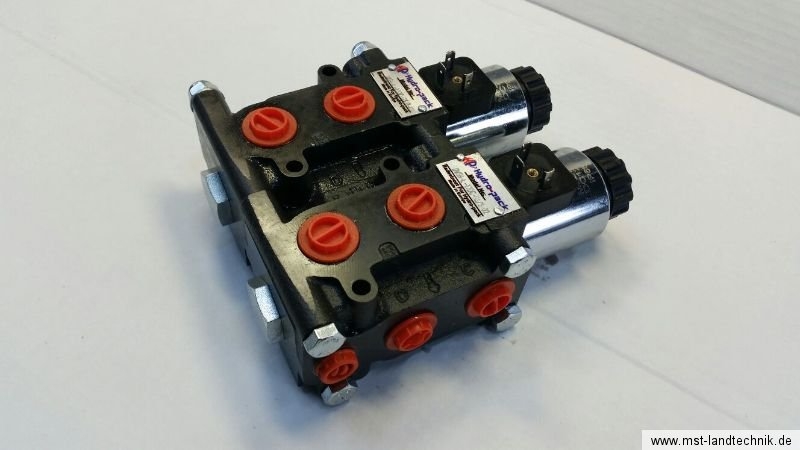

Umschaltventil Magnetventile 8/3 Wege 12 V 50L Hydraulikventile Hydraulik
Funktion einer doppelten, hydraulischen Weiche
Ausgehend von der Steuerleitung des vorhandenen 1. dw Ventils, kommen hier nochmal 2 Weichen hintendran, das Ergebnis?
3 dw Steuerkreise mit einem Hebel und 2 Tastern steuern.
Umgeschaltet wird durch Drücken eines Tasters.
- im stromlosen Zustand sind die Anschlüsse T und A sowie P und B des 2. Ventils miteinander verbunden, - bei Spannung des 1. Ventils die Anschlüsse T und C sowie P und D miteinander verbunden
- bei Spannung des 2. Ventils die Anschlüsse T und C sowie P und D miteinander verbunden
- Betätigung erfolgt durch einen Magneten, der über Drucktaster
am Hebel des Steuerventils angesteuert wird.
- Lieferumfang:
- 2 Stück Wegeventile 6/2 mit 50l/min, flanschbar mit Zubehör, somit ein 8/3 Wegeventil
- inkl. Verbindungsschrauben, Unterlagscheiben und Sicherungsmuttern
- inkl. Dichtungen zwischen den Ventilen
|
- wahlweise/optional: 2 Stück oder 4 Stück Befestigungsschrauben M6x80, um das Ventil auf der Frontladerschwinge zu befestigen. Überstand der Schrauben, hinten etwa 15mm
- wahlweise/optional: 2 Stück Anschlusstecker mit Dichtung, Kontroll LED in durchsichtigen Gehäuse und Befestigungsschraube
- wahlweise/optional: 8 Stück Doppelnippel 3/8" auf 12 L, um die Hydraulikschläuche direkt an dieses Ventil anzuschließen. 12 L Leitungen mit Überwurfmutter können dann bequem und passend angeschlossen werden.
