Holzspalterventil P81-RS, 1 Sektion, doppeltwirkend, mit Eilgang und Druckabschaltung
Holspalterventil RS
- Zylinder ausfahren: (2 Stufen)
-> Stufe 1: Ventil erhöht die Ausfahrgeschwindigkeit durch die integrierte Eilgangfunktion deutlich
"Das rücklaufende Öl aus der Kolbenstangenseite wird zur Kolbenbodenseite geführt"
-> Stufe 2: normale Geschwindigkeit - Anlage arbeitet mit vollem Druck
-> Hebel loslassen - Zylinder bleibt in der aktuellen Position stehen
- Zylinder einfahren:
-> Rastfunktion - Zylinder fährt automatisch bis zum Anschlag ein
-> Ventil "entriegelt sich" nach Anschlag automatisch in Neutralstellung
-> kann auch per Hand "entriegelt" werden
Technische Daten:
Der hydraulische Verteiler ?81 ist ein Monoblock-Verteiler mit manueller Steuerung. Das Gehäuse besteht aus Gusseisen EN-GJL300, der Steuerkolben aus aufgekohltem und hartverchromtem Stahl.
Befestigung: Der Verteiler wird mit 3 Schrauben ?8 befestigt.
- Zylinder ausfahren: (2 Stufen)
-> Stufe 1: Ventil erhöht die Ausfahrgeschwindigkeit durch die integrierte Eilgangfunktion deutlich
"Das rücklaufende Öl aus der Kolbenstangenseite wird zur Kolbenbodenseite geführt"
-> Stufe 2: normale Geschwindigkeit - Anlage arbeitet mit vollem Druck
-> Hebel loslassen - Zylinder bleibt in der aktuellen Position stehen
- Zylinder einfahren:
-> Rastfunktion - Zylinder fährt automatisch bis zum Anschlag ein
-> Ventil "entriegelt sich" nach Anschlag automatisch in Neutralstellung
-> kann auch per Hand "entriegelt" werden
Technische Daten:
Druckbegrenzungsventil einstellbar bis 250 Bar
Anschlüsse:
Verbraucher A/B: 1/2" Innengewinde
Pumpe P: 3/4" Innengewinde
Tank T: 3/4" Innengewinde
Durchflussmenge bis zu 80 L/Min.
Je nach Zylinderform, kann mit einer Pumpenleistung von 16 Liter/Min ein Volumenstrom von bis zu 80 Liter erzeugt werden.
Der hydraulische Verteiler ?81 ist ein Monoblock-Verteiler mit manueller Steuerung. Das Gehäuse besteht aus Gusseisen EN-GJL300, der Steuerkolben aus aufgekohltem und hartverchromtem Stahl.
Befestigung: Der Verteiler wird mit 3 Schrauben ?8 befestigt.

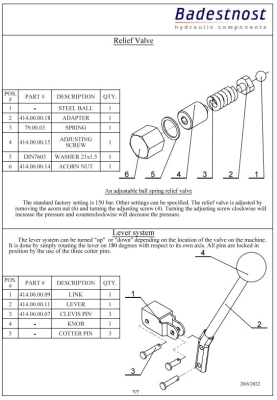

Datei
P81 Rs Product Data Sheet (
1.32 MB)
