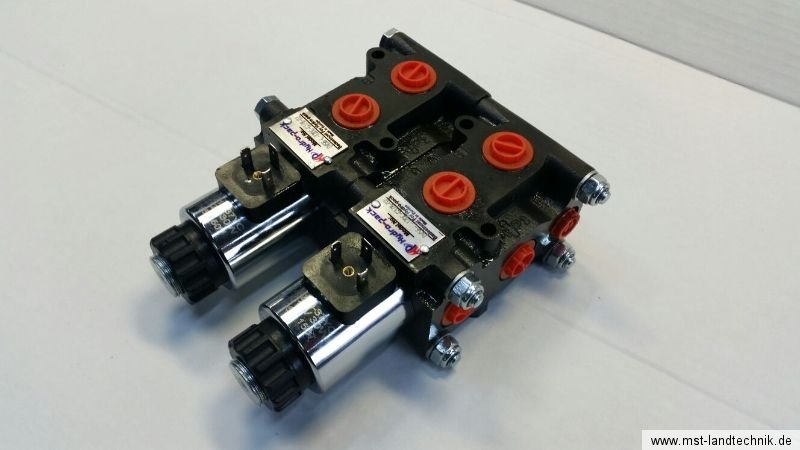

Hydraulik Umschaltventil Ventil 8/3 Wege 12 Volt 3/8" 50 l/min Holzzange Rotator Frontlader 2x 6/2 Wegeventil

Art.Nr.: 95689

Umschaltventil Magnetventile 8/3 Wege 12 V 50L Hydraulikventile Hydraulik

• • Anschluss BSP: 3/8"
  • P max (bar): 210 (max Betriebsdruck)
  • Q max (l/min): 50
  • Spannung (V): 12





• Funktion einer doppelten, hydraulischen Weiche
• Ausgehend von der Steuerleitung des vorhandenen 1. dw Ventils, kommen hier nochmal 2 Weichen hintendran, das Ergebnis?
• 3 dw Steuerkreise mit einem Hebel und 2 Tastern steuern.
• Umgeschaltet wird durch Drücken eines Tasters.

  - im stromlosen Zustand sind die Anschlüsse T und A sowie P und B des 2. Ventils miteinander verbunden,

  • bei Spannung des 1. Ventils die Anschlüsse T und C sowie P und D miteinander verbunden
  • bei Spannung des 2. Ventils die Anschlüsse T und C sowie P und D miteinander verbunden

  - Betätigung erfolgt durch einen Magneten, der über Drucktaster
    am Hebel des Steuerventils angesteuert wird.





  Lieferumfang:     2 Stück Wegeventile 6/2 mit 50l/min, flanschbar mit Zubehör, somit ein 8/3 Wegeventil inkl. Verbindungsschrauben, Unterlagscheiben und Sicherungsmuttern inkl. Dichtungen zwischen den Ventilen

• wahlweise/optional: 2 Stück oder 4 Stück Befestigungsschrauben M6x80, um das Ventil auf der Frontladerschwinge zu befestigen. Überstand der Schrauben, hinten etwa 15mm
• wahlweise/optional: 2 Stück Anschlusstecker mit Dichtung, Kontroll LED in durchsichtigen Gehäuse und Befestigungsschraube
• wahlweise/optional: 8 Stück Doppelnippel 3/8" auf 12 L, um die Hydraulikschläuche direkt an dieses Ventil anzuschließen. 12 L Leitungen mit Überwurfmutter können dann bequem und passend angeschlossen werden.

• Doppelnippel 3/8" auf 12L: 8 Stück (+14,49 EUR)
• Doppelnippel 3/8" auf 12L: ohne
• Ventilstecker: inklusive (+3,50 EUR)
• Ventilstecker: ohne
