1 Taster vorne Indemar Kreuzschalthebel, Joystick Griff mit ISO Plakette, Bedienungshebel kpl.

Art.Nr.: 6019

Indemar Kreuzsteuerhebel – Mechanischer Joystick mit 1 Taster im Griff

Der Indemar Kreuzsteuerhebel mit integriertem Taster im Griff kombiniert präzise mechanische Steuerung mit einer zusätzlichen elektrischen Schaltfunktion. Diese Ausführung eignet sich besonders für Anwendungen, bei denen neben der hydraulischen Kreuzbewegung eine weitere Funktion direkt und ergonomisch ausgelöst werden soll – ohne die Hand vom Joystick zu nehmen.

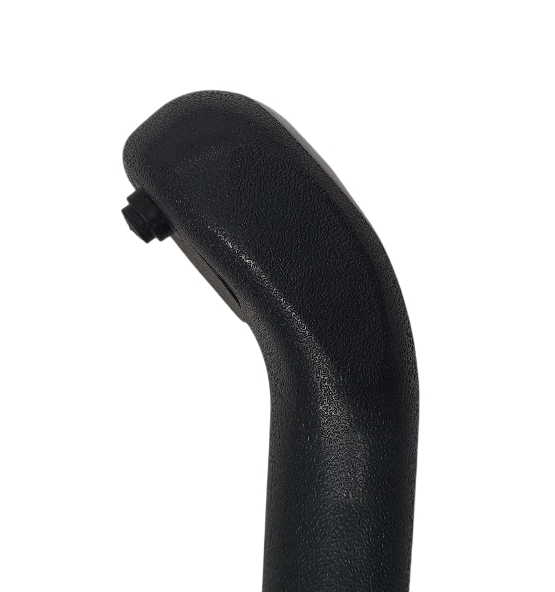

Der ergonomisch geformte Griff liegt sicher in der Hand und erlaubt eine feinfühlige Bedienung in alle Richtungen. Das auf der Griffoberseite angebrachte Funktionspiktogramm unterstützt eine intuitive Steuerung. Der integrierte Taster ist gut erreichbar im Griff positioniert und für den dauerhaften Einsatz ausgelegt.

Der stabile Sockel sorgt für eine sichere Montage, während die flexible Gummimanschette die Mechanik zuverlässig vor Schmutz, Staub und Feuchtigkeit schützt. Die elektrische Tasterfunktion ist vollständig in den Griff integriert und ab Werk anschlussfertig vorbereitet.

Elektrischer Taster – Ausführung & Anschluss

  • Anzahl Taster: 1 Drucktaster im Griff integriert

  • Kabellänge: ca. 0,8–1,0 m (typisch ca. 0,9 m)

  • Anschlusszustand: komplett verlötet und intern angeschlossen

  • Kabelausführung: Mehradriges Anschlusskabel, aus dem Griff herausgeführt

  • Anschlussart: offene Kabelenden zur direkten Verbindung mit Fahrzeug- oder Maschinenkabelbaum

  • Elektrische Belastbarkeit (typisch): geeignet für Steuer- und Schaltsignale im Niederspannungsbereich (z. B. Magnetventile, Relais)

Der Joystick wird anschlussfertig geliefert – es sind keine Arbeiten am Griff oder am Taster selbst erforderlich.

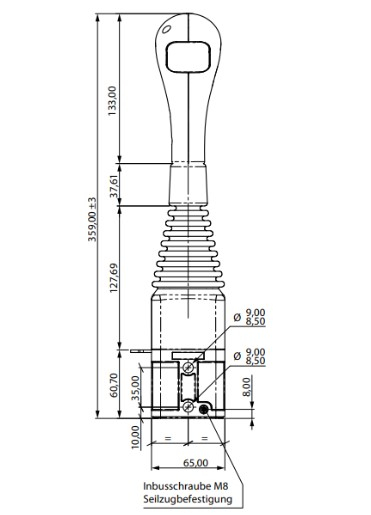

Technische Abmessungen (typische Ausführung)

  • Gesamthöhe inkl. Griff: ca. 350–360 mm

  • Einbauhöhe ab Sockel: ca. 240–260 mm

  • Befestigungslochabstand Sockel: 35 mm

  • Befestigungslochdurchmesser: ca. 8–9 mm

  • Griffaufnahme: Innengewinde M14 × 1,5

  • Ausführung: mechanisch mit zusätzlicher elektrischer Tasterfunktion

Geeignete Bowdenzüge

Die mechanische Funktion des Joysticks ist identisch zur Ausführung ohne Taster.

  • Bowdenzüge mit Kugelkopf

  • Kugelkopf-Durchmesser: ca. 13,9–14 mm

  • Druck-/Zug-Bowdenzüge für hydraulische Ventilsteuerung

  • Ventilseitige Anschlüsse üblicherweise M6 oder M16 × 1,5

  • Verfügbare Längen typischerweise 700 mm bis 3000 mm

Die elektrische Leitung des Tasters ist unabhängig von den Bowdenzügen und beeinflusst deren Montage nicht.

Befestigung und Montage

1. Mechanische Montage
Der Sockel wird über die vorgesehenen Befestigungsbohrungen am Bedienpanel oder an der Konsole verschraubt. Der Lochabstand von 35 mm entspricht gängigen Einbaumaßen.

2. Anschluss der Bowdenzüge
Die Bowdenzüge werden mit ihren Kugelköpfen in die Kugelaufnahmen des Kreuzsteuerhebels eingehängt und am Hydraulikventil befestigt.

3. Elektrischer Anschluss des Tasters
Das Anschlusskabel wird vom Griff aus zur gewünschten elektrischen Funktion geführt (z. B. Magnetventil, Umschaltventil, Relais). Die offenen Kabelenden ermöglichen eine flexible Integration in den bestehenden Kabelbaum.

Welchen Vorteil bietet der Taster im Griff?

Der integrierte Taster bietet einen deutlichen ergonomischen und funktionalen Mehrwert:

  • Zusatzfunktion ohne Umgreifen
    Eine zusätzliche hydraulische oder elektrische Funktion kann ausgelöst werden, ohne die Hand vom Joystick zu nehmen.

  • Schnelleres Arbeiten
    Besonders bei häufig genutzten Funktionen (z. B. Umschaltung, Zusatzhydraulik) wird der Arbeitsablauf effizienter.

  • Erhöhte Sicherheit
    Der Bediener behält jederzeit die volle Kontrolle über die Hauptbewegungen, da keine separate Bedieneinheit betätigt werden muss.

  • Platzersparnis im Bedienfeld
    Zusätzliche Schalter oder Taster im Armaturenbereich entfallen.

Typische Anwendungen für den Taster:

  • Umschaltung eines Hydraulikventils

  • Aktivierung einer Zusatzfunktion am Frontlader

  • Steuerung eines Magnetventils

  • Ein-/Ausschalten einer Zusatzhydraulik

Vorteile auf einen Blick

  • Ergonomischer Kreuzsteuerhebel mit integrierter Tasterfunktion

  • Anschlussfertiger Taster mit ca. 1 m Kabellänge

  • Komplett verlötete und intern angeschlossene Elektrik

  • Präzise mechanische Steuerung über Bowdenzüge

  • Robuste Sockelausführung und schützende Gummimanschette

  • Ideal für professionelle Anwendungen mit Zusatzfunktionen


Lieferumfang 1 Joystick Baugruppe fertig montiert mit 1 Taster im Griff, Kabel fertig angelötet am Taster


Preis:
90,29 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
90,29 EUR pro Stück
