0 Taster Indemar Kreuzschalthebel, Joystick Griff mit ISO Plakette, Bedienungshebel kpl.
Art.Nr.: 6020

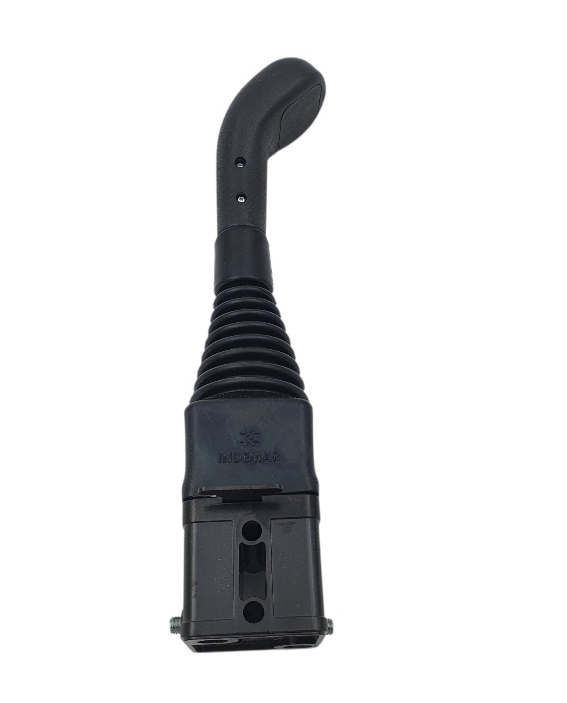

Indemar Kreuzsteuerhebel – Mechanischer Joystick ohne Taster
Der Indemar Kreuzsteuerhebel ist ein robuster, mechanischer Joystick zur präzisen Steuerung hydraulischer Funktionen. Er wurde für den professionellen Einsatz in der Land- und Forsttechnik, Kommunaltechnik sowie in industriellen Anwendungen entwickelt und überzeugt durch seine ergonomische Bauform, langlebige Mechanik und einfache Integration in bestehende Steuerungssysteme.
Der ergonomisch geformte Griff liegt sicher in der Hand und ermöglicht eine feinfühlige Kreuzbewegung in alle Richtungen. Auf der Griffoberseite befindet sich ein Funktionspiktogramm, das eine intuitive und schnelle Zuordnung der Bewegungsrichtungen erlaubt – ideal auch bei wechselnden Bedienern. Die Ausführung ohne elektrische Taster bietet eine klare, übersichtliche und wartungsarme Lösung für rein mechanische Steueraufgaben.
Der stabile Sockel sorgt für eine sichere Montage, während die flexible Gummimanschette die Mechanik zuverlässig vor Schmutz, Staub und Feuchtigkeit schützt. Dadurch bleibt der Joystick auch unter rauen Einsatzbedingungen dauerhaft funktionsfähig.
Technische Abmessungen (typische Ausführung)
-
Gesamthöhe inkl. Griff: ca. 350–360 mm
-
Einbauhöhe ab Sockel: ca. 240–260 mm
-
Befestigungslochabstand Sockel: 35 mm
-
Befestigungslochdurchmesser: ca. 8–9 mm
-
Griffaufnahme: Innengewinde M14 × 1,5
-
Ausführung: mechanisch, ohne Taster
Hinweis: Die Maße entsprechen gängigen Indemar-Kreuzsteuerhebeln. Abweichungen je nach Ausführung möglich.
Geeignete Bowdenzüge
Der Kreuzsteuerhebel ist für den Einsatz mit mechanischen Bowdenzügen mit Kugelkopf ausgelegt.
Empfohlene Eigenschaften der Bowdenzüge:
-
Kugelkopf-Durchmesser: ca. 13,9–14 mm
-
Kompatibel mit Indemar-Kugelsystem
-
Steuerkabel mit Druck-/Zugfunktion
-
Gewinde am Ventilanschluss üblicherweise M6 oder M16 × 1,5 (abhängig vom Hydraulikventil)
Bowdenzug-Längen:
-
Erhältlich in verschiedenen Längen, typischerweise von 700 mm bis 3000 mm
-
Die Länge sollte so gewählt werden, dass der Zug spannungsfrei und mit möglichst großen Biegeradien verlegt werden kann
Befestigung und Montage
1. Montage des Joysticks
Der Sockel des Kreuzsteuerhebels wird über die vorgesehenen Befestigungsbohrungen mit dem Bedienpanel, der Konsole oder dem Kabinenboden verschraubt. Der Lochabstand von 35 mm entspricht gängigen ISO-Maßen und ermöglicht eine einfache Integration.
2. Anschluss der Bowdenzüge
-
Der Bowdenzug wird mit seinem Kugelkopf in die dafür vorgesehene Kugelaufnahme am Kreuzsteuerhebel eingehängt.
-
Das gegenüberliegende Ende des Bowdenzugs wird am Hydraulikventil oder Steuerblock befestigt (meist über Gewindeanschluss oder Klemmbefestigung).
-
Je nach Ventil werden zwei oder mehr Bowdenzüge verwendet, um mehrere Steuerachsen abzubilden.
3. Schutz durch Gummimanschette
Die Gummimanschette wird über den Sockel geführt und dichtet den Übergang zwischen Joystick und Einbauöffnung ab. Sie schützt die Mechanik zuverlässig vor Umwelteinflüssen und sorgt für eine saubere Optik.
Vorteile auf einen Blick
-
Ergonomischer Kreuzsteuerhebel für präzise mechanische Steuerung
-
Griff mit Funktionspiktogramm für intuitive Bedienung
-
Robuste, langlebige Mechanik ohne Elektrik
-
Kompatibel mit Bowdenzügen mit Kugelkopf
-
Stabile Sockelausführung für sicheren Einbau
-
Gummimanschette als Schutz vor Schmutz und Feuchtigkeit
-
Wartungsarme Lösung für professionelle Anwendungen
Lieferumfang: Joystick Baugruppe komplett montiert mit Sockjel, ohne Taster im Griff
