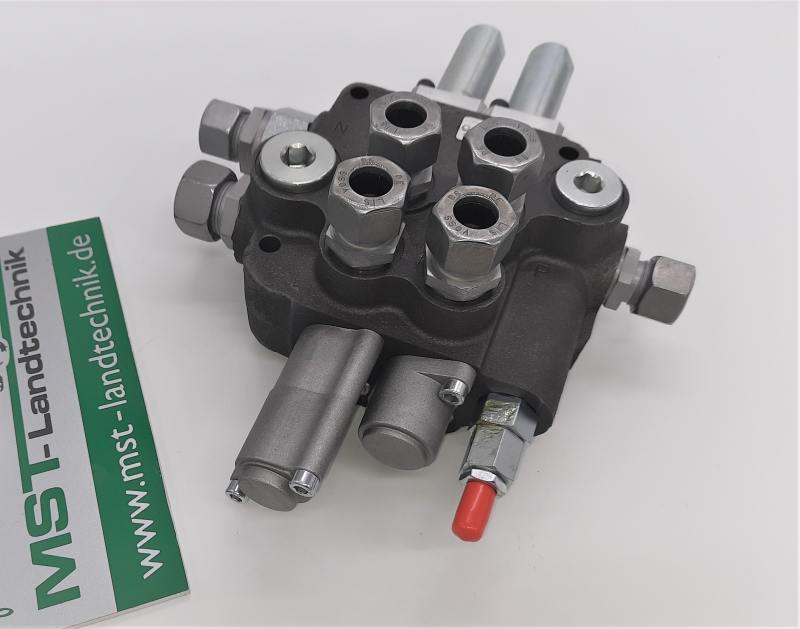

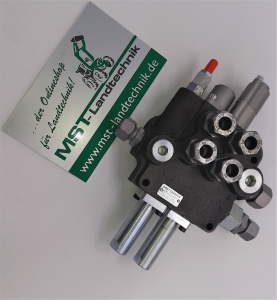

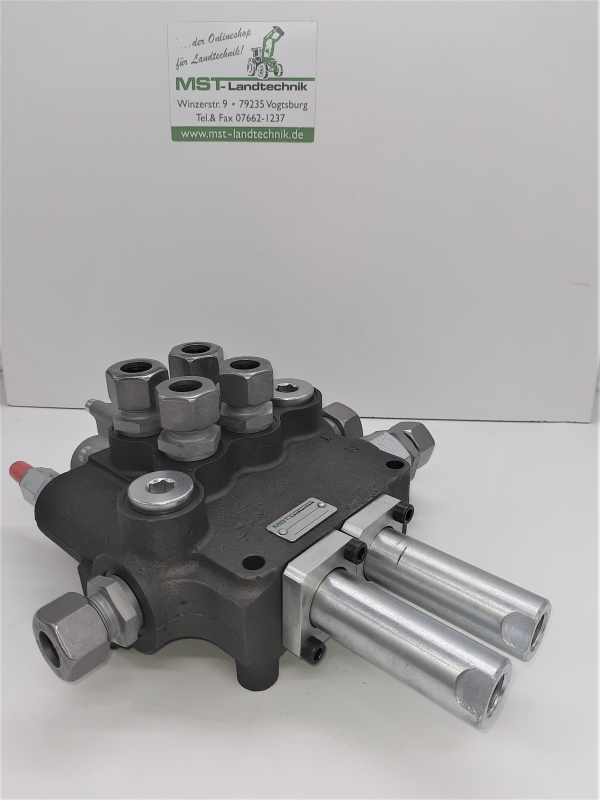

Hydraulikventil 80L 2-fach Holzspalter Hydraulik 2xdw mit Schwimmstellung Steuergerät mit Verschraubungen, Druckweiterführungsbuchsen und Bowdenzughülsen

Art.Nr.: 80112388

Monoblock Steuergerät mit Funktion 2x doppelwirkend mit Schwimmstellung 80L Hydraulikventil Hydraulik mit Bowdenzuganschlussglocken aus Stahl


Herstellerangaben zum Steuergerät 2P80 A1L12:

• Anschluss Druckversorgung und Steuerleitungen: 1/2" , Tank und Druckweiterführung 3/4"
• P max (bar): 250 (max Betriebsdruck)
• Q max (l/min): 80

weitere Informationen zum Steuergerät 2P80 A1L12:

• vorgesehen für die Bowdenzugbedienung mit M16x15 Gewinde an der Außenhülle und M6 Gewinde am Innenseil
• druckloser Umlauf, Hohe Durchflussgeschwindigkeiten mit bis zu 80 Liter pro Minute für schnelle Funktionen.
• Federzentriert (springt beim loslassen des Hebels, in 0-Stellung zurück)

• mit diesem Ventil ist es möglich, 2 doppelwirkende Zylinder zu betreiben.
  • einen doppelwirkenden/zweifachwirkenden Zylinder erkennt man daran, dass oben und unten am Zylinder ein Hydraulikanschluss vorhanden ist.
  • Eine Sektion besitzt außerdem eine zusätzliche Funktion gerastet = Schwimmstellung

• Lieferumfang:
  • 1 Stück Monoblock Badeshtnost 1xdw  und 1xdw mit Schwimmstellung mit 80l/min
  • 1 Stück Druckweiterfügungsbuchse für P80 Ventile mit 3/4" Anschluss
  • 1 Stück GE18L Verschraubung mit Schneidring und Überwurfmutter für den Rücklauf zum Tank
  • 1 Stück GE15L 3/4" Verschraubung mit Schneidring und Überwurfmutter für die Weiterführung des Drucks zur Heckhydraulik
  • 1 Stück GE15L 1/2" Verschraubung mit Schneidring und Überwurfmutter für den Anschluss P zur Druckversorgung
  • 4 Stück GE15L 1/2" Verschraubung mit Schneidring und Überwurfmutter für die Steuerleitung A und B der jeweiligen Sektion
  • 2 Stück Anschlussglocken aus Metall für die Anbindung von 2 Bowdenzügen
