Umbausatz für seitlichen Starter auf neue Starterausführung
Art.Nr.: 4615
260,79 EUR
inkl. 19 % MwSt.
Lieferzeit: 1-5 Werktage
Hersteller Bezeichnung: Umbausatz für seitlichen Starter auf neue Starterausführung AS Motor 2 Takt Motor
-
Beschreibung
- Umbausatz Starter für alle AS Motor 2 Taktmotoren
- Original AS-Motor Ersatzteil aus dem Hause AS-Motor
- Der seitliche Starter E03375 wird durch den Umbausatz E04615 ersetzt.
1. Motorabdeckung abmontieren.
2. Alten Starter entfernen (Starterachse kann belassen werden).
3. Sechskantmutter M12 zur Befestigung des Lüfterrades herunterdrehen.
4. Mitnehmer (E04212) mit neuer Sechskantmutter (E03921) auf das Lüfterrad aufschrauben.
5. Neue Motorabdeckung montieren.
6. Neuen Starter auf die Abdeckhaube schrauben.

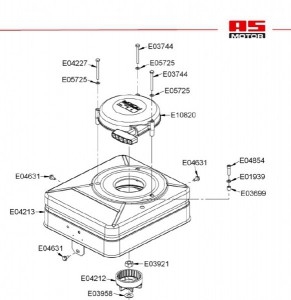

- Beachten Sie bitte das die längere Sechskantschraube E04227 (M6x60) in das Kurbelgehäuse eingeschraubt wird (siehe Explosionsabbildung).
- Bei älteren Geräten kann diese Sechskantschraube zu kurz sein, dann verwenden Sie die mitgelieferte Sechskantschraube M6x85.

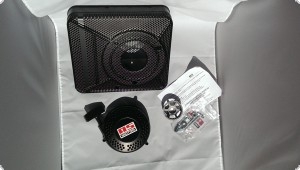

- Lieferumfang:
- 1x Motorabdeckung E04213
- 1x Starter vollständig E10820
- 1x Tellerfeder E03958
- 1x Sechskantmutter M12 E03921
- 1x Sechskantschraube E04227
- 2x Sechskantschraube E03744
- 3x Sperrkantring E05725
- 1x Sechskantschraube M6x85
- 1x Zylinderschraube E04854
- 1x Federring E01939
- 1x Distanzhülse 9 lg. E03699
- 3x Sicherungsschraube E04631
